中心表面卷取高速分條機
用途：
該機適用于分切各種印刷包裝用的聚丙烯、聚乙烯薄膜復合、紙張、BOPP、PET、PE、PVC片材、鋁箔、銅箔、珠光膜等材料。
特點：
該機采用電腦控制，光電跟蹤糾偏系統，收卷張力控制由磁粉離合器通過PLC觸摸屏實現自動張力控制。放卷張力由磁粉制動器、自動張力控制。收卷軸采用氣脹軸，配合自動氣壓，使收卷軸可自動升降。變頻器控制整機工作速度，配有自動計米裝置。具有切口光滑，收卷端面整齊，便于后續加工等優點。

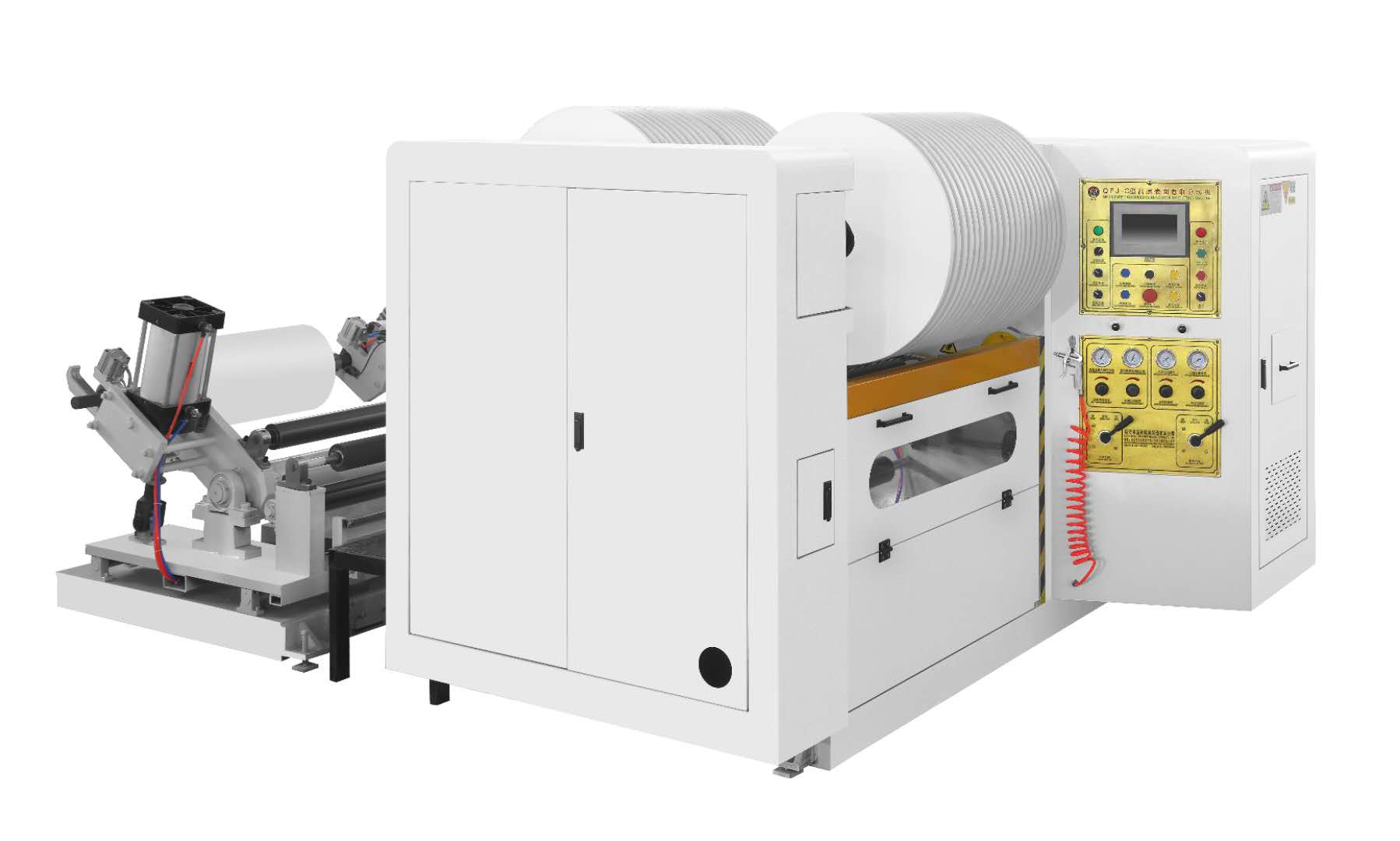

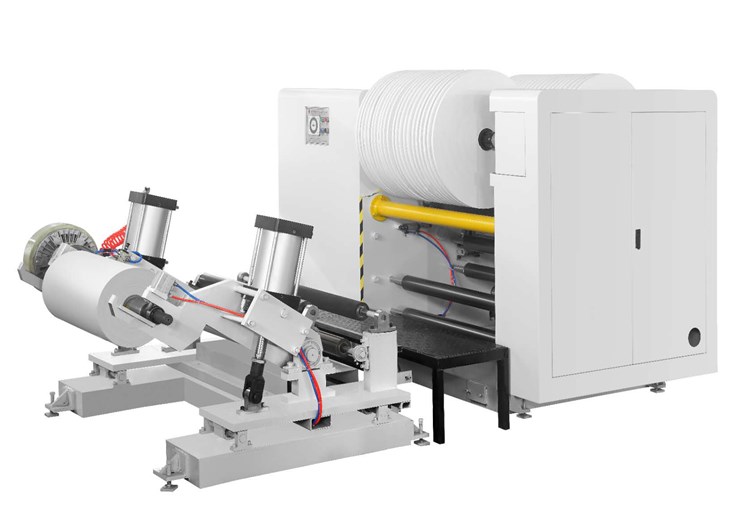

WL-811E-1600型系列中心表面卷取高速分條機
一、主要技術參數
最大放卷直徑： φ1000mm氣動提升上料
最大收卷直徑： φ800mm水平旋轉擺臂式卸料（氣漲軸不卸，也可以軸一起卸）
放卷軸徑： 3in
收卷軸徑： 3in
輥面寬度： 1650mm
機械速度： ≤150m/min
最大工作寬度： 1600mm
最小分條寬度： 18mm
糾偏精度： ±0.3mm
主機功率： 7.5KW*1臺
收卷磁粉離合器：100N.M*2臺
放卷制動器：200N.M一臺（水冷卻）
吹廢邊風機： 0.75KW高壓風機
總功率： 8.5KW
二、機器主要構成
本機由糾偏放卷機構、分切機構、收卷機構、傳動機構以及電器控制等組成。
三、各機構主要配置及規格
（一）放卷機構
該機構設有手動縱橫向調偏，可消除原料兩端因薄厚或紙芯不圓所致的張力不一及起皺。
采用高線性磁粉制動器作為放卷張力執行元件，輸出扭矩均衡，可將張力波動降低到最低狀態。
1.放卷規格：幅寬最大1600mm，φ直徑1000mm 氣缸上料
2.紙管夾緊方式：氣脹軸夾緊
規格：氣脹軸3in 1根
充氣槍 1把
3.張力控制：磁粉張力控制。
輸出控制：200N.M磁粉制動器，由PLC觸摸屏自動張力控制。
4.糾偏執行：由光電眼跟蹤基材，可以跟邊也可以跟線，糾偏控制器給定信號，同步電機執行。
